概覽：

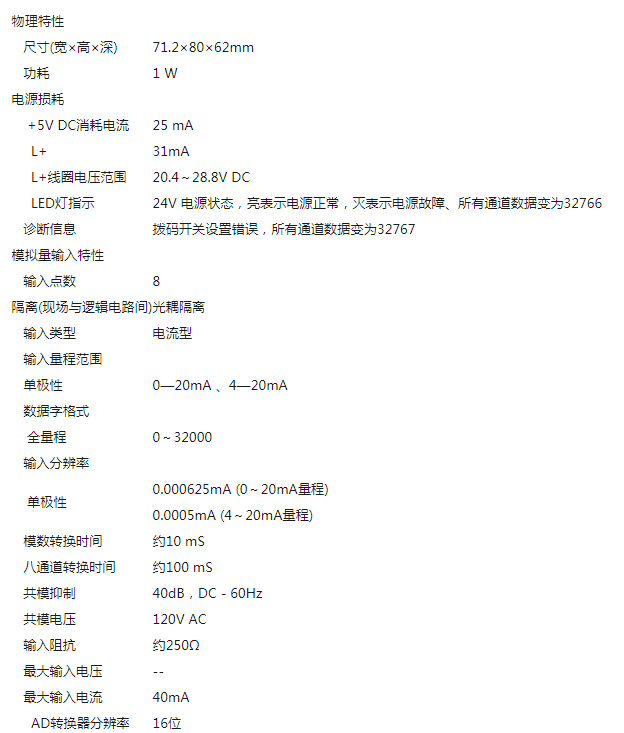

技術參數：

量程選擇與軟件配置：

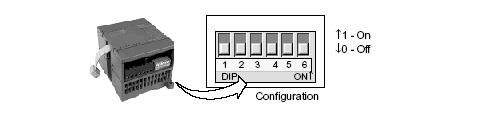

量程選擇開關位置


量程選擇：

下表所示為如何用DIP開關設置EM231 8AI模塊的量程。開關1、2和3可選擇模擬量輸入范圍。所有的輸入設置成相同的模擬量輸入范圍。下表中，ON為接通，OFF為斷開。需要特別注意的是，未使用的DIP開關SW4～SW6，必須設置到OFF的位置。

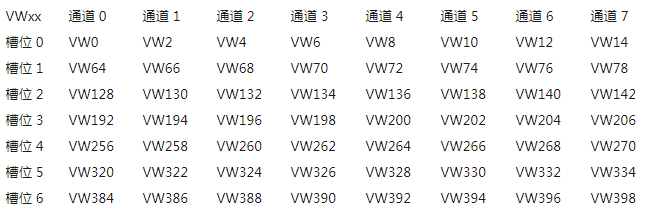

 注意: 由于CO-TRUST的TD2X文本顯示器和SIEMENS的TD200文本顯示面板所分配的地址固定為VW0，因而如果你的系統中需要同時使用到TD2X或TD200和EM231 8AI模塊，則EM231 8AI模塊不能安裝在第一個位置(Slot 0)，否則將不能正常工作。

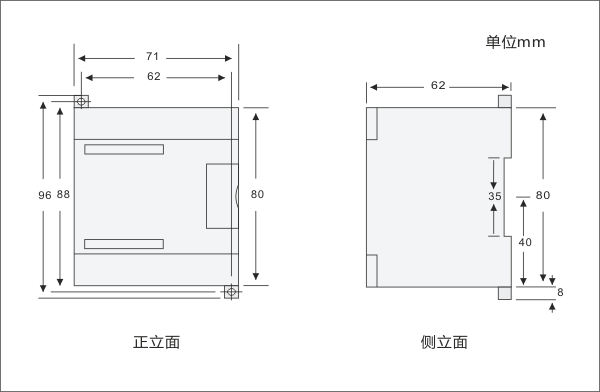

安裝規格：
